آموزش نصب ردیاب رلهای SN102X , SN100N

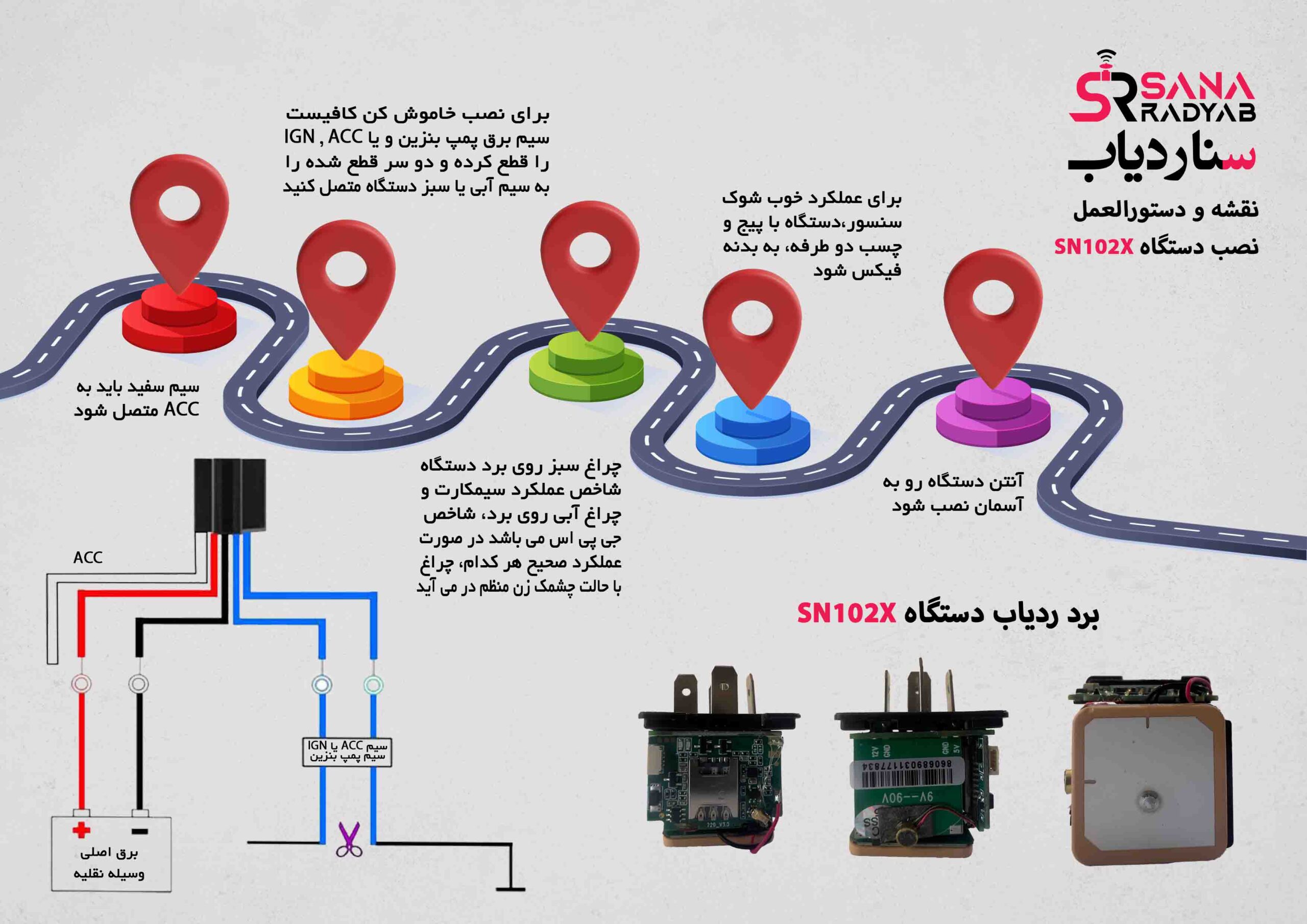

ردیاب رلهای شامل یک سوکت سیم دار و یک دستگاه ردیاب به شکل رله میباشد که برای نصب ابتدا سیم کشی را به روش زیر مانند شکل انجام میشود.
مراحل زیر در ردیاب SN102N و SN102X مشابه میباشد.
-
-
- سیم قرمز که پایه 86 ردیاب است به مثبت دائم وصل می شود.
- سیم مشکی که پایه 85 ردیاب است به منفی دایم وصل می شود (سر راه منفی یک دیود 4007 جهت از بین بردن نویز و آسیب احتمالی به دستگاه نصب شود)
- دو عدد سیم آبی که پایه 30 و پایه 87A است سر راه پمپ بنزین یا ACC یا IGN وصل می شود و عمل خاموش کردن و لغو خاموشی را انجام میدهد.
-
تفاوت ردیاب SN102X در سیم سفید (هشدار acc) است که به ACC+ یا +پمپ بنزین یا یکسر قطع شده که یک سیم آبی به آن متصل است و بعد از روشن کردن ACC برق دارد متصل میکنیم .
سپس سیم کارت را وارد دستگاه کرده ، هرگاه چراغ های سبز و آبی چشمک زن شد دستگاه را به سوکت متصل میکنیم سپس با سیمکارت داخل ردیاب تماس گرفته و در صورت نصب صحیح و عملکرد درست سیمکارت و دستگاه ، بوق اشغال یا صدای محیط (در صورت شنود دار بودن) شنیده میشود.

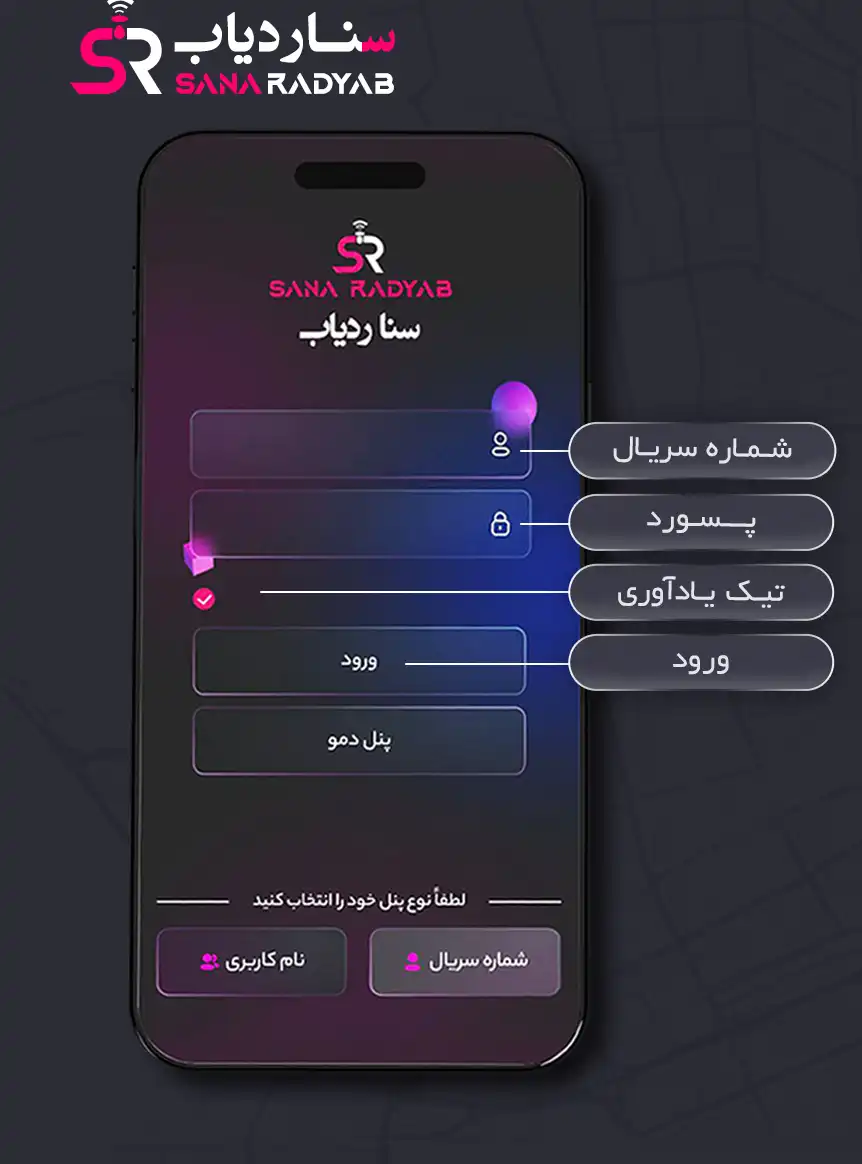

سپس نرمافزار را که از طریق صفحهی اپلیکیشن باز کرده مظابق شکل عمل کرده و وارد شوید.
جهت تنظیم هشدار ها کافیست داخل اپلیکیشن در قسمت بیشتر قسمت شماره ادمین شماره موبایل خود را وارد کرده و تایید را بزنید.
برای مشاهده کامل آموزش نصب و پیکربندی نرمافزار سناردیاب اینجا کلیک کنید .
